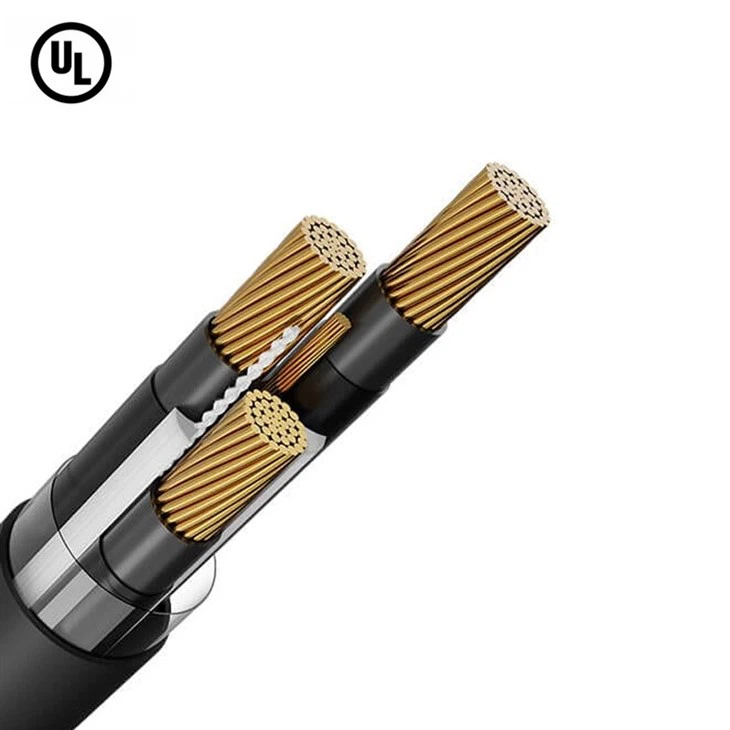

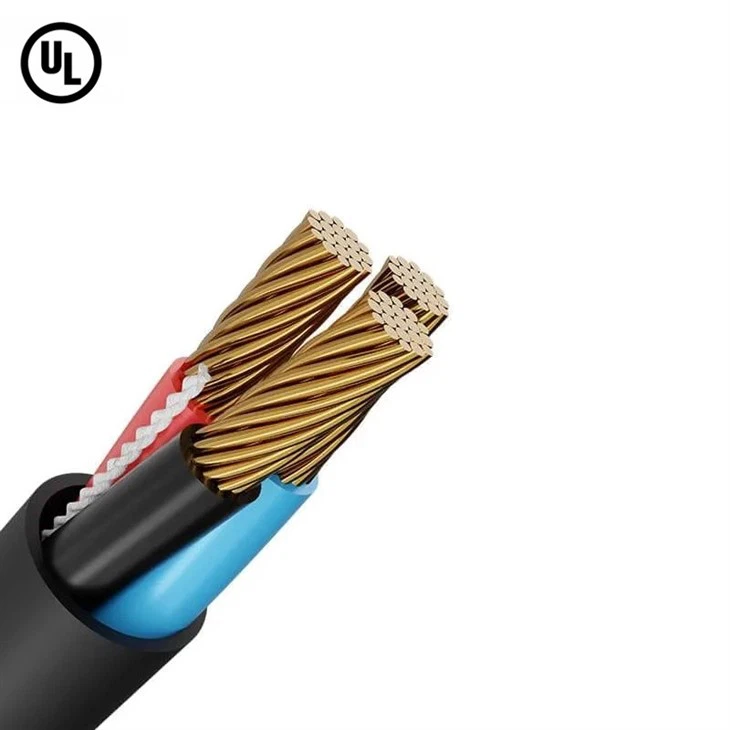

UL TC-ER-ledning (XHH/XHHW-2)

● Ledere: Ubelagt blødt kobber iht. ASTM B-3. Størrelser, der er mindre end #8, er komprimerede efter ASTM B-8. Størrelser #8 og større er kompakte strandede i henhold til ASTM B-496.

● Isolering: Okonite-FMR opfylder eller overgår kravene i UL 1581, ICEA S-73-532 (NEMA WC57) og ICEA S-95-658 NEMA WC70 Type II-isolering.

● Farvekodning: Grundfarver og sporstoffer som vist på bagsiden af dataarket, og for størrelse #8 AWG og større, sorte ledere med overfladetryk af tal i henhold til ICEA S-73-532 NEMA/WC57 Metode 4.

● Jordingsleder: Hvor det er angivet, blottet eller grønt isoleret kobber iht. ASTM B-8 for størrelser #8 AWG og mindre, kompakt rund for størrelser større end #8 AWG pr. ASTM B-496 og under NEC-tabel 250,122.

● Montering: Ledere kablet efter UL 1277 ved hjælp af fyldstoffer, efter behov, med et kabeltape overordnet.

● Samlet jakke: Overholder UL 1277. Okolon TS-CPE-blandingen opfylder eller overgår kravene i UL 1581.

Anvendelse

TC-ER bakkekabel er tilladt til brug på strøm-, lys-, kontrol- og signalkredsløb; indendørs eller udendørs; i kabelbakker, løbebaner, direkte nedgravning i jorden, eller hvor de understøttes udendørs af en messenger wire; for klasse 1 kredsløb som tilladt i
artikel 725 i NEC; og i kabelbakker i klasse I, Division 2 farlige steder i industrivirksomheder, hvor forholdene
vedligeholdelse og overvågning sikre, at kun kvalificerede personer vil servicere installationen.
Kabler mærket TC-ER kan også bruges mellem en kabelbakke og brugsudstyret eller enheden, når de er installeret iht.
med NEC 336.10(7).

Funktion

TC-ER-kabel (Tray Cable - Exposed Installation) har bestået den vertikale bakkes flammehæmmende test af IEEE 383-1974 og 1202/FT4 samt højintensitets flammehæmmende standard (210,000 BTU /hr.) af UL 1277 og ICEA T-29-520, der viser fremragende brandmodstand. Dens isolerede ledertyper omfatter XHH/XHHW-2 og cUL-klassificeret RW75/RW90, som kan opretholde fremragende ydeevne ved ekstremt lave temperaturer på -40 grader, og den laveste installationstemperatur kan nå op på -35 grad , hvilket giver en bekvem løsning til applikationer i kolde områder.

Certificering

TC-ER Wire (Tray Cable - Exposed Run) kabel er UL certificeret, hvilket betyder, at produktet er blevet grundigt testet og opfylder kravene i North American Electrical Wiring Code (NEC), og sikrer sikkerhed i udsatte miljøer.

TC-ER-kabler skal gennemgå holdbarhedstests, fleksibilitetstests, mekaniske ydeevnetests og andre tests, før de kan opnå UL-certificering, hvilket giver brugerne højsikkerhed og pålidelige kabelprodukter og reducerer risikoen for ulykker.

Pakke

TC-ER cable package

Produktionslinie

Greater Wire-producentens avancerede kabelfabrik har et intelligent og digitalt produktionsmiljø. Gennem den sømløse integration af banebrydende teknologi eliminerer fabrikken med succes fejl og defekter, der kan opstå i den traditionelle manuelle monteringsproces. Skiftet til digital fremstilling øger ikke kun effektiviteten, men demonstrerer også vores forpligtelse til at give vores kunder produkter af højeste pålidelighed. Den smarte fabriksramme sikrer en strømlinet og fejlfri produktionsproces, der minimerer muligheden for menneskerelaterede afvigelser og øger tidligere uopnåelig præcision. Nøjagtig og automatiseret inspektionsmekanisme, fabrikken overholder strengt kvalitetskontrol. Produkter bliver grundigt inspiceret fra begyndelsen til den sidste fase af fremstillingsprocessen. Digital intelligent billeddetektion og laserteknologier bruges til at sikre, at hvert produkt lever op til de strenge standarder, som vores virksomhed har fastsat. Denne forpligtelse til kvalitet strækker sig til vores inspektionsnøjagtighed, med automatiseret produktionsudstyr, der opnår en imponerende nøjagtighed på 0.002 mm, hvilket overgår branchens benchmarks.

kunde

wire and cable company

Partner

greater wire Partner

FAQ

Q: Hvad er det fulde navn på TC-ER-kablet?

A: Det fulde navn er Tray Cable - Exposed Run, som kablet er velegnet til bakkelægning og kan fritlægges direkte til installation.

Q: Hvad er de holdbare egenskaber ved TC-ER-tråd?

A: Det er modstandsdygtigt over for olie, UV-stråler, kemikalier, stød og strækning.

Q: Er TC-ER-ledninger vandtætte?

A: Ja, mange TC-ER kabler er vandtætte, men det afhænger af kabelmodellen og jakkematerialet.

Populære tags: ul tc-er wire (xhh/xhhw-2), Kina ul tc-er wire (xhh/xhhw-2) producenter, leverandører, fabrik

TC-ER cable

Lederens størrelse AWG/kcmil	Antal konduktører	UL TC TYPE	Isoleringstykkelse - mils	Jakketykkelse - mils	Jakketykkelse - mm	Ca. OD - Tommer	Ca OD - mm	Tværsnit Areal (sq. in.)	Ca. Nettovægt lbs./1000'	Ca. Skibsvægt lbs./1000'	90 grader våd eller tør NEC Ampacity (1)*	75 grader våd NEC Ampacity
14(7X)	2	TC	30	45	1.14	0.39	9.8	0.12	95	115	15	15
	3	TC-ER		45	1.14	0.41	10.3	0.13	115	135	15	15
	4	TC-ER		45	1.14	0.44	11.3	0.15	140	160	15	15
	5	TC-ER		45	1.14	0.48	12.2	0.18	165	185	15	15
	7	TC-ER		45	1.14	0.52	13.3	0.21	200	220	15	14
	9	TC-ER		60	1.52	0.64	16.2	0.32	290	310	15	14
	12	TC-ER		60	1.52	0.71	18.1	0.40	370	390	12	10
	19	TC-ER		60	1.52	0.83	21.0	0.54	510	530	12	10
	37	TC-ER		80	2.03	1.14	29.1	0.03	985	1005	10	8
12(7X)	2	TC	30	45	1.14	0.42	10.7	0.14	120	140	20	20
	3	TC-ER		45	1.14	0.45	11.3	0.16	145	165	20	20
	4	TC-ER		45	1.14	0.49	12.4	0.19	180	200	20	20
	5	TC-ER		45	1.14	0.53	13.5	0.22	220	240	20	20
	7	TC-ER		60	1.52	0.61	15.5	0.29	295	315	20	17
	9	TC-ER		60	1.52	0.70	17.9	0.39	390	410	20	17
	12	TC-ER		60	1.52	0.79	20.0	0.49	500	520	15	12
	19	TC-ER		80	2.03	0.96	24.4	0.72	745	765	15	12
	37	TC-ER		80	2.03	1.27	32.3	1.27	1355	1375	12	10
10(7X)	2	TC	30	45	1.14	0.47	11.9	0.17	160	180	30	30
	3	TC-ER		45	1.14	0.50	12.7	0.19	200	220	30	30
	4	TC-ER		60	1.52	0.58	14.6	0.26	270	290	30	28
	5	TC-ER		60	1.52	0.63	15.9	0.31	325	345	30	28
	7	TC-ER		60	1.52	0.68	17.3	0.36	405	425	28	24
	9	TC-ER		60	1.52	0.79	20.1	0.49	540	560	28	24
	12	TC-ER		80	2.03	0.93	23.6	0.68	745	765	20	17

Udstyrsjordingsleder: Enhver leder i TC-klassificerede kabler kan permanent genidentificeres under installationen som udstyrets jordingsleder i overensstemmelse med afsnit 250.119(B) i NEC.

† Tværsnitsareal til beregning af kabelbakkefyld i overensstemmelse med afsnit 392.22 i NEC.

(1) Ampacities

Ampaciteter er baseret på tabel 310.16 i National Electrical Code for disse 90 graders nominelle ledere ved en omgivende temperatur på 30 grader. Den 75 graders våde søjle er tilvejebragt for yderligere formation.

De viste ampaciteter gælder for åbne kabelstrækninger, installation i enhver godkendt raceway, direkte nedgravning i jorden eller som antennekabel på en messenger. Derating for mere end tre strømførende ledere i en løbebane er i overensstemmelse med NEC Section 310.15(C)(1).

De viste ampaciteter gælder også for kabler installeret i kabelbakke i overensstemmelse med NEC Section 392.80.

*Strøm er begrænset til 15, 20 og 30 ampere pr. afsnit 240.4(D) i NEC for henholdsvis #14, #12 og #10 AWG.
