Den globale overgang til vedvarende energi, især solenergi, har ført til betydelige fremskridt i design og implementering af solkabler. Disse kabler, specifikt designet til brug i fotovoltaiske (solcellesystemer), spiller en afgørende rolle i transmission af elektrisk strøm fra solcellepaneler til invertere og i sidste ende til det elektriske gitter eller opbevaringssystemer. Soltråden, der bruges i fotovoltaiske systemer, skal opfylde strenge standarder for at sikre pålidelighed, sikkerhed og holdbarhed i lyset af barske miljøforhold.
I denne artikel vil vi diskutere de vigtigste standarder, der styrersolkabler, deres design og konstruktion, reglerne, de skal opfylde, og hvorfor overholdelse af disse standarder er vigtig for den langsigtede ydelse af solenergisystemer.
1. Hvad er enSolkabel?

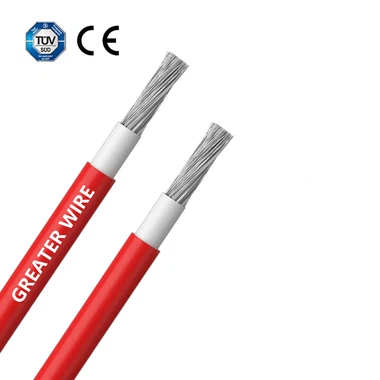

Et solkabel er et specielt designet elektrisk kabel, der bruges i fotovoltaiske (Solar) kraftsystemer til at forbinde solcellepaneler, invertere, batterier og andre komponenter. Solkabler skal være modstandsdygtige over for de barske udendørs forhold, de vil blive udsat for, herunder UV -stråling, temperatursvingninger og fugt. Kablerne består typisk af kobber- eller aluminiumsledere, tværbundet polyethylen (XLPE) eller termoplastisk elastomer (TPE) isolering og en ydre kappe, der giver beskyttelse mod miljøfaktorer.
Solledninger skal opfylde specifikke kriterier såsom:
UV -modstand: For at forhindre nedbrydning fra langvarig soleksponering.
Temperaturområde: At modstå både ekstrem varme og kulde.
Brandmodstand: At reducere risikoen for brandfarer i tilfælde af kortslutninger.
Fleksibilitet: At give mulighed for nem håndtering og installation i trange rum.
Holdbarhed: For at sikre, at kablet kan vare i årtier uden nedbrydning.
2. Nøglestandarder for solkabel
Flere internationale og regionale standarder regulerer design, konstruktion og test af solkabler for at sikre, at de fungerer sikkert og effektivt i solenergisystemer. Disse standarder er fastlagt af organisationer som International Electrotechnical Commission (IEC), American Society for Testing and Materials (ASTM) og nationale lovgivningsmæssige organer. Nedenfor er de vigtigste standarder, som solkabler skal overholde:
2.1 IEC 60216: Elektriske isoleringsmaterialer - Termiske udholdenhedsegenskaber
IEC 60216Skitserer kravene til de termiske udholdenhedsegenskaber for elektriske isoleringsmaterialer, som er afgørende for solkabler. Denne standard sikrer, at isoleringen af soltråden kan modstå høje temperaturer over lange perioder uden nedværdigende.
Solkabler, især dem, der bruges i udendørs applikationer, er nødt til at opretholde deres isolerende egenskaber over længere eksponeringsperioder for temperaturer, der spænder fra -40 grad til +90 grad. Dette er vigtigt for at forhindre elektriske shorts og sikre, at kablerne fortsætter med at fungere sikkert og effektivt.
2.2 IEC 60227: Polyvinylchloridisolerede kabler
IEC 60227 gælder for kabler med polyvinylchlorid (PVC) isolering, som er et af de mest anvendte materialer til lavspændingssolkabler. Standarden specificerer konstruktions-, testmetoder og ydelseskrav til PVC-isolerede kabler.
For solkabler sikrer kravene i IEC 60227, at kabler har tilstrækkelig modstand mod varme, mekanisk stress og elektriske overbelastning.
2.3 IEC 60332: Tests for flammeformering
IEC 60332 -standard evaluerer flammeformeringsegenskaber for kabler, især i tilfælde af en kortslutning eller elektrisk fejl, der kan føre til brandfarer. Da solkabler ofte er installeret udendørs og på steder, hvor brandsikkerhed er kritisk (f.eks. Rooftops eller nytteinstallationer), er det vigtigt for disse kabler at have lav flammeformeringshastighed.
Solledninger skal opfylde IEC 60332-1 -standarden, der tester, om kabler kan forhindre ild i at sprede sig langs kablets længde. Denne standard giver en sikkerhedsmekanisme til at minimere brandrisici i tilfælde af en fejl.
2.4 IEC 60754: Korrosivitet af gasser
Standarden IEC 60754 måler korrosiviteten af gasser, der udsendes fra kabler, når de udsættes for ild eller høj varme. Det er især relevant for solkabler, der kan bruges i både kommercielle og boliganvendelser, hvor brandrisici er et problem.
I solsystemer kan kabler udsættes for ekstreme forhold, og emissionen af skadelige gasser under en brand kan påvirke det omgivende miljø eller materialer. Overholdelse af IEC 60754 sikrer, at solkabler ikke frigiver giftige eller ætsende gasser, når de udsættes for ild.
2.5 IEC 61034: Røgdensitet
Denne standard vurderer røgdensiteten produceret af kabler, når de udsættes for ild. IEC 61034 -standarden er vigtig, fordi overdreven røg kan reducere synligheden og hindre evakueringsindsatsen i tilfælde af brand.
Producenter af soltråd skal sikre, at deres kabler opfylder kravene til røgdensitet i denne standard, især i applikationer, hvor sikkerhed og hurtig evakuering er afgørende, såsom boligbygninger og kommercielle solinstallationer.
2.6 IEC 60793: Optiske fiberkabler
Selvom denne standard gælder for optiske fiberkabler, er det nyttigt til at forstå testprotokollerne, der gælder for visse specialiserede solkabler, der kan inkorporere optiske fibre, såsom dem, der bruges i solcelledrevne kommunikations- eller overvågningssystemer.
IEC 60793 -standarden sikrer, at kabler med optiske fibre opfylder specifikke krav til mekanisk styrke, bøjning og fleksibilitet, som er nødvendige til brug i fotovoltaiske systemer.
2.7 IEC 62852: stik til fotovoltaiske systemer
IEC 62852 fastlægger standarderne for solkabelstik, som er en vigtig del af enhver solinstallation. Denne standard specificerer de mekaniske, elektriske og miljømæssige krav til stik, der bruges i solkabler for at sikre, at de er holdbare, pålidelige og sikre.
Overholdelse af IEC 62852 sikrer, at stik er resistente over for barske udendørs forhold, såsom UV -eksponering, temperatursvingninger og mekanisk stress. Standarden vedrører også foreneligheden af stik med solledninger med hensyn til elektrisk ydelse og let installation.

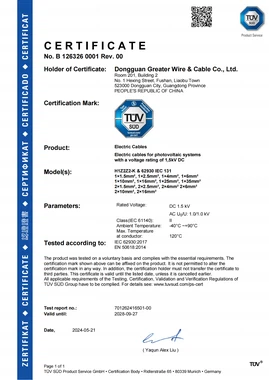

2.8 Tüv -certificering
Tüv Rheinland og andre Tüv -standarder anvendes ofte på solkabler for at sikre, at de opfylder de nødvendige elektriske, mekaniske og miljømæssige krav til sikkerhed og pålidelighed.
Tüv-certificering verificerer, at kablerne overholder internationale sikkerhedsstandarder og er egnede til langvarig brug i solenergisystemer. Det inkluderer test for modstand mod UV -nedbrydning, ozoneksponering, temperaturekstremer og brandfarer.
2.9 UL 4703 (USA)
I USA er UL 4703 en bredt anerkendt standard for solkabler. Det giver retningslinjer for konstruktion, test og sikkerhed for kabler, der bruges i fotovoltaiske systemer. UL 4703 inkluderer krav til den elektriske, termiske og mekaniske ydelse af solledninger, hvilket sikrer, at de opfylder sikkerhedsstandarder for langvarig pålidelighed og holdbarhed i udendørs miljøer.
Standarden inkluderer også test for kablernes evne til at modstå varme, ild og mekanisk skade, hvilket gør det til et af de mest omfattende sikkerhedsstandarder for solkabler i Nordamerika.
3. Hvorfor overholdelse af standarder er vigtigt for solkabler
Overholdelse af internationale standarder er vigtig for at sikre pålidelighed, sikkerhed og levetid for solkabler. Her er grunden til, at disse standarder er så vigtige:
3.1 Sikkerhed
Sikkerhed er den højeste prioritet, når det kommer til elektriske systemer, og solinstallationer er ingen undtagelse. Overholdelse af sikkerhedsstandarder, såsom flammeformering, røgdensitet og korrosivitetstest, sikrer, at solkabler kan modstå fejl, ekstreme forhold og ulykker uden at gå på kompromis med systemets integritet eller udgøre en fare for enkeltpersoner i nærheden.
3.2 Pålidelighed og holdbarhed
Solkabler udsættes for udfordrende miljøforhold, herunder høj UV -stråling, ekstreme temperaturer og fugt. Standarder sikrer, at kablerne forbliver funktionelle og holdbare i forhold til 25-30 år, der er typiske for de fleste solpanelsystemer, hvilket minimerer behovet for vedligeholdelse og reducerer risikoen for fiasko over tid.
3.3 Præstationsoptimering
Ved at opfylde standarder som IEC 60216 og UL 4703 sikrer solcelletrådproducenter, at kablerne opretholder fremragende elektriske ydelse i hele deres levetid, minimerer energitab og sikrer optimal kraftoverførsel fra solcellepaneler til inverteren og andre komponenter i systemet.
3.4 Overholdelse af lokale regler
I mange lande er overholdelse af nationale og internationale standarder ikke kun en henstilling, men et lovligt krav. F.eks. Er Tüv -certificering obligatorisk i visse regioner, og manglende overholdelse af IEC og UL -standarder kan føre til juridiske spørgsmål, forsikringskrav eller ugyldighed af garantier.
3.5 Tillid og markedsaccept
Producenter, der overholder disse standarder, bygger tillid til kunder og interessenter på solenergimarkedet. Certificering fra velrenommerede organisationer som IEC, Tüv og UL sikrer, at kablerne imødekommer globale forventninger til ydeevne, sikkerhed og holdbarhed, hvilket gør det lettere at få accept på konkurrencedygtige markeder.
