THHN-tråd, en forkortelse for Thermoplastic High Heat-resistant Nylon-coated wire, er en af de mest udbredte ledere i elektriske systemer. Dens kombination af holdbarhed, fleksibilitet og pålidelige elektriske egenskaber gør den ideel til forskellige applikationer. I denne artikel vil vi udforske de elektriske egenskaber af THHN-tråd eller -tråd THHN, herunder dets spændingsniveau, ledningsevne og andre kritiske egenskaber, for at forstå dets rolle i moderne elektriske systemer.

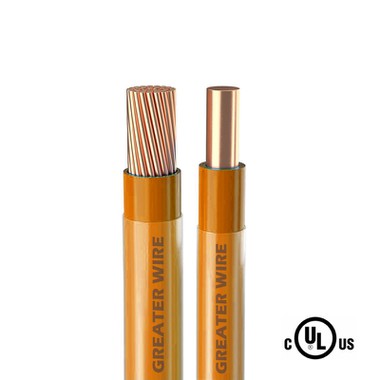

Oversigt over THHN Wire Composition
De elektriske egenskaber af THHN-tråd stammer fra dens konstruktion, som omfatter:
Leder: Typisk lavet af kobber eller aluminium, hvilket giver fremragende elektrisk ledningsevne.
Termoplastisk isolering: Et varmebestandigt PVC-lag, der øger sikkerheden og stabiliteten.
Nylon jakke: Et beskyttende ydre lag, der modstår slid, kemikalier og miljøskader.
Disse lag arbejder sammen for at sikre ledningens pålidelige ydeevne i krævende elektriske applikationer.
Spændingsværdi for THHN-ledning
En af de definerende elektriske egenskaber ved THHN-ledning er dens spændingsklassificering:
Standard spændingsværdi
THHN-ledning er klassificeret til op til 600 volt, hvilket gør den velegnet til lavspændings- og mellemspændingsapplikationer.
Dette spændingsniveau er ideelt til bolig-, erhvervs- og lette industrielle systemer, og dækker de fleste ledningsbehov til belysning, apparater og generel strømfordeling.
Isoleringsbeskyttelse
Det termoplastiske isoleringslag spiller en nøglerolle i at opretholde ledningens integritet under højspænding, forhindre elektriske kortslutninger og sikre sikker drift.
Nylonjakken tilføjer et ekstra lag af beskyttelse mod utilsigtet beskadigelse af isoleringen.
Anvendelser inden for spændingsområde
Husholdningskredsløb: Belysning, stikkontakter og små apparater.
Kommercielle elsystemer: Kontorer, butikker og småindustrier.
Industrielt udstyr med moderate spændingskrav.
Elektrisk ledningsevne af THHN-ledning
Ledningsevne er en kritisk egenskab ved enhver elektrisk ledning, og THHN-ledning udmærker sig i denne henseende:
Kobber ledere
De fleste THHN-ledninger bruger udglødet kobber, kendt for sin fremragende ledningsevne.
Kobber har en ledningsevne på næsten 100 % IACS (International Annealed Copper Standard), hvilket gør det til et effektivt materiale til elektrisk transmission.
Aluminiumsledere
Nogle THHN-ledninger fås med aluminiumsledere, som er lettere og mere omkostningseffektive.
Aluminium har en lavere ledningsevne end kobber (ca. 61 % IACS), men forbliver et levedygtigt valg til applikationer, hvor vægt- eller budgetbegrænsninger er vigtige.
Strømbærende kapacitet
Ampasiteten af THHN-tråd afhænger af ledermaterialet, ledningsmåleren og miljøforholdene. For eksempel:
10 AWG kobber THHN ledning: Understøtter typisk op til 30 ampere på tørre steder.
8 AWG kobber THHN ledning: Understøtter typisk op til 55 ampere på tørre steder.
Modstand mod varme
Kobbers lave elektriske modstand sikrer minimalt energitab på grund af varme, hvilket gør den ideel til kontinuerlige opgaver.
Temperaturvurderinger og deres indvirkning på elektriske egenskaber
Temperaturklassificeringen af THHN-tråd påvirker dens ydeevne i forskellige miljøer:
Standard temperaturvurdering
THHN-tråd er klassificeret til op til 90 grader (194 grader F) på tørre steder.
På fugtige steder er temperaturklassificeringen typisk begrænset til 75 grader (167 grader F), medmindre ledningen er mærket som THWN-2, som opretholder 90 graders klassificeringen under våde forhold.
Effekt på spændingsfald
Høje driftstemperaturer kan øge lederens modstand, hvilket fører til et højere spændingsfald over lange afstande.
THHN-trådens varmemodstand minimerer denne effekt, hvilket sikrer stabil ydeevne under normale driftsforhold.
Anvendelser i højtemperaturmiljøer
HVAC-systemer, industrielle kontrolpaneler og maskinrum, hvor høje temperaturer er almindelige.
Isoleringsmodstand
Isolationsmodstanden af THHN-tråd er afgørende for at forhindre elektrisk lækage og sikre sikkerhed:
Termoplastisk isolering
PVC-isoleringslaget giver en høj modstand mod elektrisk strømlækage.
Denne egenskab gør THHN-ledning sikker til brug i kredsløb, hvor flere ledninger er bundtet sammen.
Dielektrisk styrke
Isoleringen har en høj dielektrisk styrke, hvilket gør den i stand til at modstå spændingsspidser uden nedbrud.
Elektriske sikkerhedsstandarder og overholdelse
THHN-tråd overholder strenge sikkerhedsstandarder, hvilket sikrer pålidelig drift under en række forhold:
UL standarder
THHN-tråd er fremstillet til at opfylde UL 83-standarderne, hvilket garanterer ydeevne i nominel spænding og temperaturområder.
NEC-overholdelse
National Electrical Code (NEC) godkender THHN-tråd til brug på tørre og fugtige steder, såvel som i ledninger og løbebaner.
Anvendelser af THHN-tråd baseret på elektriske egenskaber
Boligapplikationer
Ledninger til belysning, stikkontakter og små apparater på grund af dens 600-volt-klassificering og fremragende ledningsevne.
Kommercielle applikationer
Strømfordeling i kontorer og butikslokaler, hvor effektivitet og pålidelighed er afgørende.
Industrielle applikationer
Kontrolpaneler, motorforbindelser og moderate strømfordelingssystemer, der drager fordel af THHN-trådens holdbarhed og varmebestandighed.
Vedvarende energisystemer
Sol- og vindenergiinstallationer bruger ofte THHN-tråd til effektiv kraftoverførsel.
Sammenligning af THHN-tråd med andre ledningstyper
THHN vs. XHHW
THHN ledning: Overlegen til omkostningseffektive indendørs installationer.
XHHW Tråd: Tilbyder bedre fugtbestandighed og fleksibilitet, hvilket gør den ideel til udendørs applikationer.
THHN vs. UF-B
THHN ledning: Kræver ledning i udendørs installationer.
UF-B kabel: Klassificeret til direkte nedgravning og udsat for fugt uden yderligere beskyttelse.
Faktorer, der påvirker elektriske egenskaber
Flere faktorer kan påvirke ydeevnen af THHN-tråd:
Trådmåler
Mindre målertal (f.eks. 8 AWG) har lavere modstand og højere ampacitet.
Længde af kredsløbet
Længere løb kan opleve spændingsfald, hvilket kræver større ledningsstørrelser for at kompensere.
Omgivelsestemperatur
Forhøjede temperaturer kan øge lederens modstand, hvilket påvirker den samlede effektivitet.
