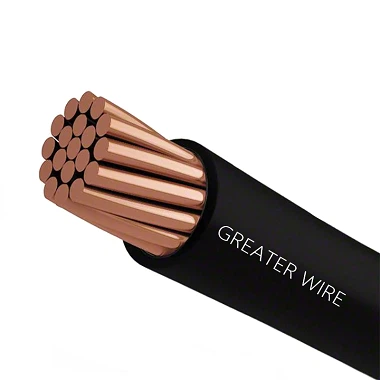

UL 4703 PV-kabel fotovoltaisk designvejledning

Med den accelererende globale energiomstilling spiller fotovoltaiske (PV) elproduktionssystemer en stadig vigtigere rolle i ren energiforsyning. I PV-systemdesign er kabler nøglekomponenterne i kraftoverførsel, og deres pålidelighed påvirker direkte sikkerheden, stabiliteten og levetiden for hele systemet. Sammenlignet med PV-moduler og invertere overses kabler ofte, men faktisk er deres ydeevne afgørende for den langsigtede-drift af systemet.

Blandt PV-kabelstandarder,UL 4703 PV-kabel, er med sine høje designstandarder og dedikerede applikationspositionering blevet en af ​​de foretrukne løsninger i Amerika. Denne vejledning udforsker PV-kabeldesignkrav, de tekniske egenskaber ved UL 4703, en sammenligning med almindeligt anvendte kabler, anvendelsesvejledninger i PV-projekter og produktfordele. Det har til formål at hjælpe systemdesignere, ingeniører og indkøbsspecialister med bedre at forstå og anvende UL 4703 PV-kabel i deres projekter.

Kabelkrav i PV-systemer

Nøgle tekniske krav

Kabler i PV-systemer skal fungere under lang-udendørs eksponering, hvor ydeevnekravene er langt højere end standardkabler til bygninger eller industri. Nøgleaspekter omfatter:

• Højspændingskapacitet: Moderne PV DC-systemer når ofte 1500V, med fremtidige tendenser mod 2000V, hvilket kræver kabler med robust spændingsudholdenhed.
• Vejrbestandighed: Langtids-eksponering for UV-stråling, ozon, regn, sne og fugtige miljøer kræver overlegne anti-aldrings- og vejrbestandige-materialer.
• Isoleringspålidelighed: Forhindrer lækstrømme og nedbrud, hvilket sikrer sikker kraftoverførsel.
• Flammehæmmende og lavt røgtal: Kabler skal modstå antændelse og udsende minimal røg under brand, i overensstemmelse med strenge sikkerhedsbestemmelser.

Vigtigheden af ​​UL-standarder

• UL (Underwriters Laboratories) er det mest autoritative certificeringsorgan for elektrisk sikkerhed i Nordamerika. Kabler, der er certificeret i henhold til UL 4703, gennemgår strenge tests for elektrisk, mekanisk og miljømæssig ydeevne, hvilket sikrer langsigtet-pålidelighed i PV-kraftværker i hele USA, Canada og Latinamerika.

Anvendelser i DC vs. AC sider

• DC-side (moduler til kombinationsboks, kombinererboks til inverter DC-indgang): Kræver kabler, der kan modstå høje spændinger, stråling og barske miljøer.
• AC Side (inverter til distributionssystem): Fokuserer på varmebestandighed og driftssikkerhed.

Tekniske kendetegn vedUL 4703 PV-kabel

• Spændings- og temperaturklassificeringer

UL 4703 kabler er klassificeret til2000V DC, der overstiger standard bygningsledninger. De opererer løbende kl90 grader, med kort-overbelastningskapacitet op til150 grader, hvilket gør dem velegnede til-høje temperaturforhold.

• Isolering og jakkematerialer

Isolering bruger typisktværbundet-polyethylen (XLPE)eller andre avancerede polymerer, der tilbyder fremragende termiske og dielektriske egenskaber. Jakken er designet til at modståUV, fugt, olie og slid, hvilket sikrer lang udendørs levetid.

• Flammehæmmende og røgfattige egenskaber

UL 4703 kabler passererFT1/FT2 flammetest, begrænser flammespredning og producerer mindre giftig røg i brandscenarier.

• Levetid og ældningstest

Accelererede ældningstest viser, at UL 4703-kabler kan holde25-30 år, tilpasset PV-modulets levetid.

• Fleksible installationsmuligheder

UL 4703 er velegnet tilledning, kabelbakker og direkte nedgravning, hvilket gør den alsidig til forskellige PV-systemlayouts.

Sammenligning: UL 4703 vs. XHHW-2 kabler

Oversigt over XHHW-2

XHHW-2 er meget udbredt i bygnings- og industriledninger, vurderet til 600/1000V, isoleret med XLPE og kendt for god varme- og fugtbestandighed.

Nøgleforskelle

• Vejrbestandighed: XHHW-2 er hovedsageligt til indendørs/industriel brug, mens UL 4703 er designet til udendørs PV-applikationer med overlegen UV- og miljømæssig holdbarhed.
• Spændingsværdi: UL 4703 understøtter2000V DC, mens XHHW-2 typisk er begrænset til 600/1000V.
• Certificering og applikationer: UL 4703 er specifikt godkendt til PV DC-kredsløb, mens XHHW-2 bruges til generel distributionsledning.

Tekniske anbefalinger

• Til PV DC ledninger,UL 4703 PV-kabelanbefales stærkt.
• Til standard bygnings- eller industriledninger,XHHW-2forbliver omkostningseffektiv-.

Anvendelsesretningslinjer for UL 4703 i PV-systemdesign

• Modul til kombinationsboks

Brug enkelt- UL 4703-kabler til at modstå langtids-UV-eksponering og temperaturudsving.

• Kombinerboks til inverter

UL 4703-kabler med større-tværsnit sikrer lav-tabstransmission af høje strømme.

• Direkte nedgravning og installation af rørledninger

Jakken af ​​UL 4703 modstårfugt, olie og slid, hvilket gør den velegnet til både direkte nedgravning og installation af rør.

• Sikring af systemets pålidelighed

Brug af UL 4703 sikrer en levetid på over25 år, minimerer kabelfejl og reducerer driftsomkostninger.

Produktfordele vedUL 4703 PV-kabel

Bredt produktsortiment

Vi fremstiller en komplet serie af UL-certificerede kabler, herunderTHHN, THW, MC kabel, AC kabel, og mere. Et komplet UL Wire-katalog er tilgængeligt for fleksibelt projektvalg.

Overholdelse af det amerikanske marked

Alle kabler overholderUL, NEC og IEEEstandarder, der understøtter projekter på tværs af USA, Canada, Mexico, Brasilien og andre regioner.

Fuldt udvalg af specifikationer

Vi leverer størrelser fra4mm² til 500mm², der dækker alle PV-systembehov. Standardmodeller er på lager.

Stærk leveringsevne

Med robust produktion og inventar leverer vihurtig levering og fleksible ordremængder, der støtter både små og store projekter.

Fremragende servicesupport

Vores tekniske team yder designhjælp, installationsvejledning og fejlfinding. Kunderne nyder godt afomfattende før--salgs- og efter-support.

Rig international erfaring

Med mange års erfaring i fremstilling og eksport har vi opbygget partnerskaber på tværs af Nordamerika, Europa, Asien og Oceanien med global anerkendelse af produktkvalitet.

Certificeret kvalitetssikring

Alle kabler erUL-certificeret, der sikrer overholdelse af standarder for elektrisk sikkerhed og pålidelighed for PV-systemer i Nordamerika.

Fleksible tilpasningsmuligheder

Vi tilbyder en række forskellige farver (rød, sort, blå, grøn, gul osv.) og kan tilpassematerialer, størrelser, længder, farver, ydeevne, markeringer og emballageefter kundens krav.

Ansøgningssager og designreferencer

• Utility-Scale Ground-Montede PV-anlæg

UL 4703-kabler giver pålidelige DC-forbindelser mellem moduler og invertere, hvilket sikrer25+ åraf stabilitet.

• Kommercielle solcelleanlæg på taget

UL 4703 demonstrerer fremragende UV-modstand og fleksibel installationsydelse i kommercielle tagprojekter.

• Markedsadoption i Nordamerika

I store PV-projekter over 100MW i USA og Canada er UL 4703 blevet det specificerede kabelvalg.

• Kabelvalgsreference

Fremtidige trends inden for PV-kabler

• Højere spændingsværdier: Efterhånden som PV-systemer udvikler sig, er 1500V DC blevet mainstream, med2000V-klassificerede kablerforventes at udvide.
• Øko-venlige materialer: Nye genanvendelige isolerings- og jakkematerialer vil reducere miljøpåvirkningen.
• Global standardisering: Konvergens af UL- og IEC-standarder vil forenkle design og indkøb til internationale projekter.
