I moderne elektroteknik påvirker valget af det passende kabel direkte projektsikkerheden og den langsigtede driftsstabilitet. Underjordiske installationer står over for komplekse forhold, herunder jordfugtighed, kemisk korrosion, mekanisk belastning og elektrisk belastning. Derfor er det afgørende at vælge det rigtige kabel til underjordisk brug. Orange Circular Electrical Cable tilbyder høj ydeevne, fleksibilitet og holdbarhed, hvilket gør det meget udbredt i industri- og byggeprojekter. Dets egnethed til direkte nedgravning skal dog vurderes ud fra teknisk analyse og projektspecifikke-forhold. Denne artikel giver en-dybdegående gennemgang af dens struktur, materialer, installationskrav og praktiske tekniske applikationer.

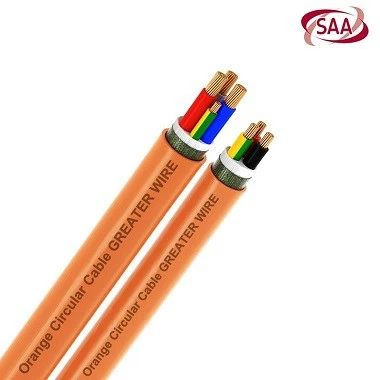

Tekniske egenskaber vedOrange cirkulært elektrisk kabel
Orange Circular Cable er et-højtydende, multi-rundt kabel med følgende tekniske egenskaber:
- Multi-kobberleder: Reducerer modstand og forbedrer træthedsmodstand ved gentagen bøjning
- Isoleringsmaterialer: PVC, XLPE eller gummi giver høj temperaturbestandighed, fugtbestandighed og kemisk korrosionsbeskyttelse
- Ydre kappe: Orange farve sikrer synlighed på-webstedet; nogle modeller tilbyder flammehæmning og UV-bestandighed
- Alsidige applikationer: Velegnet til indendørs, udendørs, industrielt udstyr og konstruktion, til lav- til medium-strøm- og kontrolsignaltransmission
Underjordiske installationskrav og udfordringer
De vigtigste tekniske udfordringer for underjordiske kabler omfatter:
- Fugtbestandighed: Grundvand og jordfugtighed kan kompromittere isoleringsevnen
- Kemisk korrosion: Jordens pH, salte og andre kemikalier kan fremskynde ældning af kappe og isolering
- Mekanisk stress: Udgravning, komprimering og overfladetrafik kan beskadige kabler
- Termisk styring: Begrænset underjordisk varmeafledning kræver overvejelse af termisk modstand og temperaturstigning
- Elektrisk sikkerhed: Det er vigtigt at opretholde nominel spænding og strøm og forhindre lækage eller kortslutninger
Direkte nedgravningskabler er generelt designet specielt til underjordisk brug. Når du bruger Orange Circular Cable under jorden, er yderligere beskyttelse-såsom HDPE-rør, sandstrøelse eller metalrør-nødvendig for at sikre langtids-sikker drift.
Teknisk analyse for underjordiske applikationer
| Parameter | Orange cirkulært kabel | Direkte begravelsesegnethed | Tekniske noter |
|---|---|---|---|
| Isoleringstype | PVC, XLPE, Gummi | Anbefales ikke til direkte begravelse | Rørbeskyttelse er nødvendig for at forhindre fugt- og kemikalieskader |
| Spændingsværdi | 300/500V – 0,6/1kV | Velegnet til nominel spænding | Vælg tværsnit i henhold til belastning |
| Temperaturvurdering | -25 grader til 90 grader | Egnet | Evaluer temperaturstigning for høje underjordiske belastninger |
| Mekanisk styrke | Høj fleksibilitet | Moderat | Anbefal rør eller sandstrøelse til mekanisk beskyttelse |
| Standarder | SAA, ISO | Overensstemmende | Opfylder kravene til Oceanien-installationer |
Teknisk note:
For at sikre stabil underjordisk ydeevne bør Orange Circular Cable installeres med ledninger, sandbelægning eller metalkapper. XLPE-isolering og tykkere kappe anbefales i miljøer med høj-temperatur eller høj-belastning for at reducere temperaturstigninger og forlænge levetiden.
Kabelstørrelse og strømbærende kapacitet
Valg af det passende kabel kræver overvejelse af belastningsstrøm, installationsmetode, længde, bøjningsradius og miljøforhold. Referencetabel:
| Belastningsstrøm (A) | Anbefalet tværsnit- (mm²) | Typiske applikationer | Installationsmetode |
|---|---|---|---|
| Mindre end eller lig med 15 | 1.5 – 2.5 | Indendørs belysning, lysudtag | Rør, tør jord |
| 16 – 25 | 4 – 6 | Lille distribution, AC kredsløb | Sandstrøelse eller ledning |
| 26 – 40 | 10 | Kraftledninger af mellemstort udstyr | Sandstrøelse + ledningsbeskyttelse |
| 41 – 63 | 16 – 25 | Distribution af erhvervsbygninger | HDPE rør + vandtæt lag |
| 64 – 100 | 35 – 50 | Stort industrielt udstyr | Dobbelt kappe eller stålrør |
Tekniske overvejelser:
- Valg af-tværsnit bør tage højde for omgivelsestemperatur, jordvarmemodstand og korrektionsfaktorer
- Bøjningsradius skal overstige minimumskravene for at undgå mekanisk træthed
- Parallel kabelinstallation kræver hensyntagen til varmeafledning og elektromagnetisk interferens
Praktiske tekniske applikationer
1. Kommerciel bygning underjordisk strømdistribution
- Miljø: Parkeringskælder med høj jordfugtighed
- Løsning: Orange cirkulært kabel + HDPE-rør + sandstrøelse
- Præstation: Kontrolleret temperaturstigning og langsigtet-stabilitet
2. Jernbanesignal- og elsystemer
- Miljø: Underjordiske tunneler, mekanisk belastning
- Løsning: Gummi-beklædt orange cirkulært kabel + metalrør
- Præstation: Forbedret mekanisk beskyttelse og overensstemmelse med SAA-standarder
3.Minedrift underjordiske el- og kontrolledninger
- Miljø: Våde, stærkt ætsende forhold
- Løsning: Brand-vurderet + elastomer-beklædt orange cirkulært kabel + sandsengetøj
- Præstation: Brand-, vand- og kemikaliebestandighed, der sikrer sikker lang-drift
Omfattende kabelforsyning og teknisk support
Dongguan Greater Wire & Cable Co., Ltd. leverer et komplet udvalg af højtydende kabler, der dækker industri-, byggeri-, minedrifts- og brandbeskyttelsesapplikationer, hvilket sikrer:
- Fuldstændige specifikationer: Fra 1,5 mm² og opefter, kan tilpasses i længde, farve, materiale og ydeevne
- Standard overholdelse: SAA- og ISO-certificeret
- Global projekterfaring: Implementerede store-projekter i Australien, New Zealand, Fiji, Papua Ny Guinea, Salomonøerne og andre Oceanien-lande
- Professionel støtte: Det tekniske team tilbyder vejledning om installation, aktuelle beregninger og-rådgivning på stedet
- Hurtig levering: Understøtter både små- og masseordrer for at overholde projektplaner
Kontaktoplysninger:
Dongguan Greater Wire & Cable Co., Ltd.
- Tlf/WhatsApp/WeChat: +86 135 1078 4550 / +86 136 6257 9592
- E-mail: manager01@greaterwire.com
Sikring af pålidelighed i underjordiske installationer
Ved korrekt at vælge kabelstørrelsen, optimere installationsmetoderne og bruge ledninger eller beskyttende kappe, kan Orange Circular Cable sikkert fungere under jorden. De vigtigste tekniske foranstaltninger omfatter:
- Vurdering af termisk ydeevne: Overvej jordens termiske modstand, varmeafledning og korrektionsfaktorer for strømbærende kapacitet
- Mekanisk beskyttelse: Brug rør, sandstrøelse eller stålrør for at øge tryk- og slagfastheden
- Kemisk resistens: Gummi- eller XLPE--beklædte modeller forbedrer syre-, alkali- og korrosionsbestandighed
- Redundans design: Kritiske systemer kan bruge dobbelte kredsløb eller backupkabler for at øge driftssikkerheden
Disse tiltag sikrer detOrange cirkulært kabelopfylder ikke kun standardkrav til kraftoverførsel, men leverer også langsigtet-sikkerhed, pålidelighed og ydeevne i underjordiske applikationer.
