Sådan vælger du den rigtige sis -ledning

1. Forståelse af sis wire

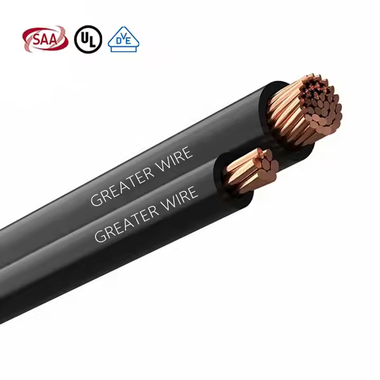

Sis wire, forkortet for intern ledning af tavle, er specifikt designet til intern ledning af tavler, paneler og kontrolskabe . En typisk SIS -ledning består af:

Solid eller strandet bare kobberleder- Ofte blød annealet for bedre fleksibilitet og ledningsevne .

XLPE-isolering (tværbundet polyethylen)-Et højtydende termohærdende isoleringsmateriale .

Ingen ydre jakke- tillader bedre varmeafledning og lettere ledningsruting .

Flammehæmmende egenskaber- opfylder eller overstiger VW -1 flamme teststandarder .

Sammenlignet med konventionelle PVC-isolerede ledninger tilbyder SIS-kontroltråd overlegen termiske, mekaniske og elektriske ydelse . Det er især velegnet til applikationer med høj temperatur, høj pålidelighed i industrielle omgivelser .

2. Hvorfor vælge den rigtige sis -ledning betyder noget

Valg af forkert tråd i et elektrisk system kan resultere i:

Overophedning og brandfarerPå grund af underdimensionerede ledere;

Overdreven spændingsfald, især over lange kabelløb;

Inkompatibilitetmed terminaler eller enheder (e . g ., uoverensstemmende gauge som 10 sis wire for højere belastninger);

Manglende opfyldelse af industristandarder, der fører til projektafvisning eller sikkerhedsspørgsmål;

Højere vedligeholdelsesomkostningerPå grund af hurtigere aldring eller trådnedbrydning .

Valg af en kompatibel og korrekt bedømt SIS -kontroltråd sikrer systemets pålidelighed, brugersikkerhed og vellykket projektudførelse .

3. seks nøglefaktorer, der skal overvejes, når man vælger sis wire

3.1 Spændingsklassificering

De fleste SIS-ledninger er vurderet til 600V, der passer til en lang række lavspændingsstyring og strømkredsløb . Når du vælger en spændingsvurdering, skal du overveje:

Den maksimale spænding af tilsluttet udstyr;

Krav til systembeskyttelse;

Mulige spændingspidser eller bølger .

For eksempel bruges 12 AWG SIS -ledning, der er vurderet til 600V, ofte i PLC -kontrolkredsløb og distributionspaneler .

3.2 Temperaturvurdering

Standard SIS Wire er klassificeret til 90 graders kontinuerlig drift, skønt nogle varianter understøtter op til 105 grader eller højere . Overvej:

Omgivelsestemperatur inde i kontrolindkapslinger;

Nærhed til varmegenererende udstyr;

Kontinuerlig vs intermitterende belastningscyklusser .

For varme miljøer kan brug af høj-temperatur XLPE-isoleret 10 SIS-ledning forhindre isoleringssvigt .

3.3 trådmåler

Trådmåleren bestemmer den aktuelle bærekapacitet (ampacity) . nedenfor er en hurtig reference til almindelige SIS-kontroltrådmålere:

Tag også hensyn til trådlængden og forventet spændingsfald . Længere kørsler kræver typisk en tykkere leder .

3.4 isoleringstype og kvalitet

XLPE -isolering i SIS -ledninger giver:

Høj varmebestandighed;

Fremragende mekanisk holdbarhed;

Kemisk resistens (olie, syrer, alkalier);

Pålidelig elektrisk isolering .

Vælg SIS-kontrolledninger med certificeret flammehæmmende isolering, der overholder UL VW -1 eller ækvivalente standarder . Dette sikrer sikkerhed under både normale og fejlbetingelser .

3.5 Overholdelse og certificering

Brug kun SIS -ledninger, der opfylder relevante industristandarder . Ligge efter:

UL 44- Definerer SIS -ledningskrav til isoleringstykkelse, flammemodstand og termisk ydeevne;

CSA -certificering- sikrer canadisk sikkerhedsoverholdelse;

Rohs- bekræfter fraværet af bly og andre farlige stoffer .

Bekræft altid UL E-nummermarkeringer på trådjakken for at sikre ægthed . certificeret 12 AWG SIS Wire eller 10 SIS Wire er et must for kommercielle og industrielle anvendelser .

3.6 Anvendelsesspecifikke krav

Forskellige miljøer kan kræve særlige egenskaber i SIS Wire:

Olie og kemisk modstand;

Fleksibilitet (især til dynamiske installationer);

UV -modstand til udendørs brug;

Kompatibilitet med terminaler og stik .

F.eks

4. Typiske anvendelser af sis wire

4.1 tavler og distributionspaneler

SIS -ledningen er vidt brugt til interne ledninger i:

Switchgear og panelboards;

Circuit Breaker -sammenkoblinger;

Busbar og terminalforbindelser .

12 AWG SIS Wire og 14 SIS Wire foretrækkes ofte på grund af deres balance mellem størrelse, fleksibilitet og nuværende vurdering .

4.2 Industrielle kontrolsystemer

I fabriksautomation er SIS -ledninger ideelle til:

Motoriske startere og kontaktorer;

Ledningssignal ledninger;

Interfacing PLCS og I/O -enheder .

Deres flammehæmmende isolering og konsekvent ydeevne gør dem ideelle til højdensitetskontrolskabe . 10 sis Wire er ofte valgt til strømtunge aktuatorer og drevsystemer .

4.3 Ledninger til kommerciel bygning

SIS -ledninger er også almindelige i:

Smart Building Control Systems;

Brandalarm og overvågningskredsløb;

UPS interne ledninger .

Flammemodstand og certificering af SIS-kontroltråd sikrer bygningskoder er opfyldt, især i offentlige eller højtrafikrum .

5. tip til køb og installation af SIS -ledning

5.1 Rådgivning om indkøb

Vælg pålidelige producenter med UL- og CSA -lister;

Prioritere leverandører med hurtig levering og lagertilgængelighed;

Sammenlign prisfastsættelsen mellem forskellige størrelser som 12 AWG SIS-ledning og 10 SIS-ledning for at optimere omkostning-til-ydeevne-forholdet;

Undersøg ledning for korrekt mærkning og kvalitetskontrolmærker .

5.2 Opbevaring og håndtering

Hold trådspole i tør, ventileret opbevaring;

Undgå mekanisk skade eller knusning;

Etiket spoler tydeligt efter størrelse (e . g ., "14 sis wire - blå") .

5.3 Retningslinjer for installation

Stripisolering omhyggeligt uden at beskadige kobberstrenge;

Følg minimumsbøjningsradiusspecifikationer;

Brug ordentlige lugs eller terminaler med crimp -værktøjer;

Bundt og rute ledninger rent inde i paneler .

For tætte kontrolsystemer hjælper farvekodede SIS-kontrolledninger (rød til kraft, blå til neutral osv. .) med fejlfinding og vedligeholdelse .
