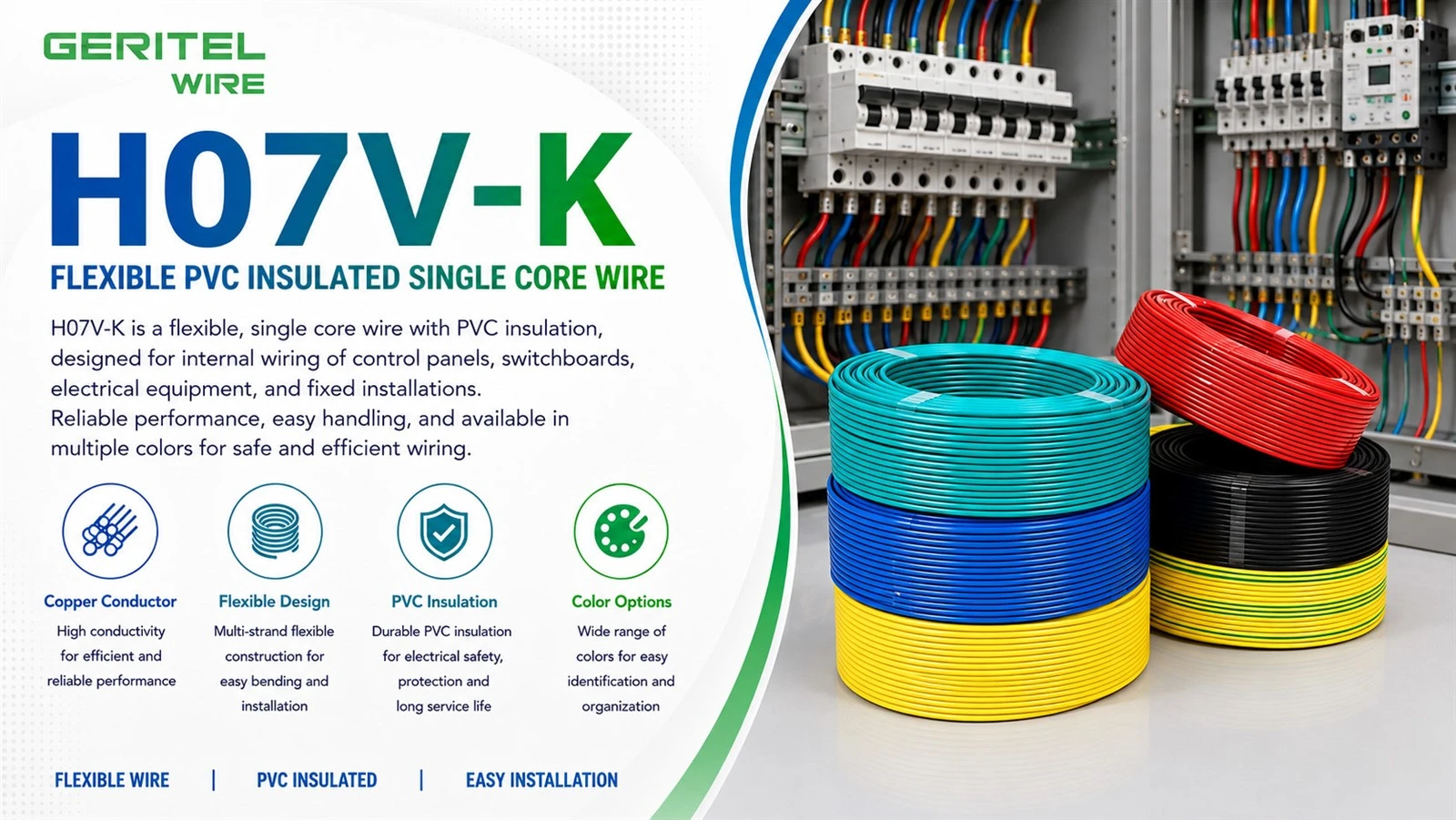

10mm2 H07V-K cable

PRODUKT REAL SHOT

H07VK 10mm2 wire

10 mm² panelledningskabel til beskyttet distributionsudstyr

Koblingsproducenter kræver ofte fleksible enkeltledere- til beskyttede forbindelser mellem afbrydere, bus-relaterede enheder, terminaler og hjælpeudstyr. H07V-K kan understøtte10 mm² koblingsanlæg internt ledningsføringhvor det elektriske design kræver en klasse 5 kobberleder og passende 450/750 V isolering. Den fungerer også som strømfordelingskabletråd i faste interne ruter, der har fordel af lettere bøjning og terminering end stive ledere. GERITEL WIRE kan koordinere farveidentifikation, udskrivning, rulleetiketter og eksportdokumentation. Som en fleksibel tavleleder bør H07V-K vælges i forhold til kredsløbsstrøm, skabstemperatur, terminalkapacitet og den gældende koblingsudstyrsstandard.

PRODUKTSPECIFIKATIONER

07V-K 10mm2 cable

Ansøgninger

PVC-panelledninger til brug i kontaktkontrol-, relæ- og instrumentpaneler i strømafbryderudstyr og til formål såsom interne stik i ensretterudstyr, motorstartere og controllere.

SPECIFIKATIONER
Spændingsmærke Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperaturvurdering	Fast: -30 grader til +70 grader Bøjet: -5 grader til +70 grader
Minimum bøjningsradius	Fast: 6 x samlet diameter
Leder	Klasse 5 fleksibel kobberleder
Isolering	PVC (polyvinylklorid)
Isoleringsfarve	Rød, Sort, Blå, Orange, Gul, Hvid, Grøn/Gul, Violet, Pink, Grå, Brun
STANDARDER	EN 50525-2-31, EN 60228 Flammehæmmende i henhold til IEC/EN 60332-1-2 UV resistent

DIMENSIONER

NOMINALT Tværsnitsareal mm²

	NOMINEL SAMLET DIAMETER mm²	NOMINEL VÆGT kg/km
	NOMINEL SAMLET DIAMETER mm²	NOMINEL VÆGT kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

LEDERE

NOMINELLT KRYS AFSNITAL OMRÅDE mm²	MAKSIMAL DIAMETER AF LEDNINGER I LEDER mm	MAKSIMAL MODSTAND AF LEDEREN VED 20 grader ohm/km
NOMINELLT KRYS AFSNITAL OMRÅDE mm²	MAKSIMAL DIAMETER AF LEDNINGER I LEDER mm	Almindelige ledninger
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRISKE EGENSKABER

NOMINALT KRYDS EKTIONSOMRÅDE mm²	REFERENCEMETODE A (LUKKET I LEDNING I TERMISK ISOLERENDE VÆG ETC) ampere		REFERENCEMETODE B (LUKKET I RØR I VÆG ELLER I TRUNKING ETC) ampere		REFERENCEMETODE C (KLIPPET DIREKTE) ampere		REFERENCEMETODE F (I FRI LUFT ELLER PÅ PERFORERET KABELBAKKE ETC HORISONTAL ELLER VERTIKAL ETC) ampere
							Rørende			Med mellemrum af en diameter
							Rørende			2 kabler enkelt-fase ACeller DC eller 3 kabler tre-faset AC flad
	2 kabler Enkelt-fase ACeller DC	3 eller 4 kabler Trefaset- AC	2 kabler Enkelt-fase ACeller DC	3 eller 4 kabler Trefaset- AC	2 kabler Enkelt-fase AC eller DC	3 eller 4Kabler Tre-Fase AC	2 kabler Enkeltfase AC eller DCflad	3 kabler Trefaset- ACflad	3 kabler Trefaset- ACtrefoil	Vandret	Lodret
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFIKATIONER

10mm2 flexible panel wire

10mm2 panel wire

EMBALLAGE

Rulle

Plastrulle

Lille træhjul

ANVENDELSE

Industrielt kontrolpanel

Vedvarende energi Strømtilslutning

Eltavleledninger

CASE

Opgradering af Adelaide Lufthavns omstillingsbord

Industriel hovedtavle Strømfordeling

Hovedtavle fleksibelt kabeludskiftning

HVORFOR VÆLGE OS

30Års erfaring
i én{0}}et-stop-tjeneste

Dongguan Greater Wire & Cable Co., Ltd. er en professionel kabelproducent i-kvalitet i Kina, der leverer certificerede elektriske kabelløsninger til bygge-, industri-, minedrifts-, energi- og infrastrukturprojekter verden over.

Med en 30.000 m² fabrik, 30 produktionslinjer, erfarne ingeniører og et strengt kvalitetskontrolteam leverer vi pålidelige, sporbare og kompatible kabelprodukter til internationale ingeniørapplikationer. Vores produkter understøttes af certificeringer, herunder SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS og ISO.

Vi er forpligtet til sikkerhed, kvalitet, gennemsigtighed og langsigtet-partnerskab. Fra råmaterialeinspektion til test af færdige produkter er hver batch omhyggeligt kontrolleret for at sikre stabil ydeevne og pålidelig projektanvendelse.

Større kabel - certificeret kvalitet. Pålidelig forsyning. Engineering værdi.

15K

Afsluttede projekter

150+

professionelt personale

15K

glade kunder

92+

priser og certifikater

ANLÆGSUDSTYR

GLOBALE CERTIFIKATIONER

H07V-K 10mm2 technical specification

KUNDEFOTOS

10mm2 switchgear internal wire

INTERNATIONAL TRANSPORT

Søfragt

Vi tilbyder pålidelige søfragtløsninger til store-volumenordrer. Dine varer er sikkert pakket og afsendt i containere, hvilket sikrer omkostningseffektiv-levering til havne over hele verden.

Luftfragt

For hurtigere levering sikrer vores luftfragtservice, at dine produkter hurtigt når internationale destinationer med omhyggelig håndtering og fuld sporing undervejs.

International Express

Har du brug for hasteforsendelser? Vores internationale ekspresservice leverer små til mellemstore ordrer effektivt og giver dør-til-dørservice med sporing i realtid- for ro i sindet.

SAMARBEJDSPARTNER

Vi søger en samarbejdspartner til at udvide vores forretning.

Hvordan samarbejder man med os?

Del blot dine krav, modtag vores professionelle løsning, bekræft prøver, og nyd hurtig, pålidelig produktion og verdensomspændende levering - at arbejde med os er så nemt.

Vores adresse

Bygning 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong-provinsen, Kina

Telefonnummer

+86 136 6257 9592

+86 135 1078 4550

E-mail

manager01@greaterwire.com

FAQ

Kan H07V-K bruges i adgangskontrolpaneler-?

For interne panelstrøm- og relækredsløb kan H07V-K fungere som adgangskontrolpanelledning. Data-, kort--- eller kommunikationskredsløb på lavt-niveau skal bruge det kabel, der er specificeret af designeren af adgangskontrolsystemet. For distributører kan GERITEL WIRE planlægge gentagne leveringer efter farve og emballageformat, så lagerbeholdningen er nemmere at administrere på tværs af forskellige kundeapplikationer.

Kan H07V-K bruges i brandalarmpaneler?

H07V-K kan bruges sombrandalarmpanel indvendig ledningtil passende interne forbindelser, men det er ikke et brandsikkert-kredsløbs-integritetskabel. Eksternt liv-sikkerhedskredsløb skal opfylde brandalarmsystemets påkrævede kabelstandard. GERITEL WIRE anvender kvalitetskontrol af indgående-materiale og færdige-produkter og kan diskutere tilgængelige inspektionsregistre eller projektdokumentation for den bestilte konstruktion.

Kan H07V-K installeres i offentlige bygninger?

Kravene til offentlige bygningspaneler inkluderer ofte overvejelser om røg, halogen og CPR. Standard PVC H07V-K kan være acceptabel på nogle beskyttede udstyrssteder, mens LSZH-alternativer kan være at foretrække, hvor brandstrategien kræver det. Hvor certificering er vigtig, kan GERITEL WIRE kontrollere det nøjagtige certifikatomfang for det bestilte produkt i stedet for at stole på et generelt godkendelseskrav på brand-niveau.

Kan H07V-K bruges som en jordledning?

Ja, H07V-K-jordledning bruges almindeligvis som en fleksibel beskyttelsesleder, når den korrekte grøn/gule identifikation, tværsnit og installationsmetode er specificeret. Jordingsdesign skal følge den lokale standard. GERITEL WIRE kan understøtte OEM-identifikation og privat-labelemballage, når mærknings- og overensstemmelseskravene er bekræftet før produktion.
